預作用自動噴水滅火系統（簡稱預作用系統）具有早期預警、安全系數高兩項主要特點，即可替代干式自動噴水滅火系統，又可替代濕式自動噴水滅火系統，是目前常用的自動噴水滅火系統之一。但預作用系統結構相對復雜，邏輯控制關系相對較多，需依賴火災自動報警系統方可運行，是消防水系統中最為復雜的一類。



    預作用系統組成

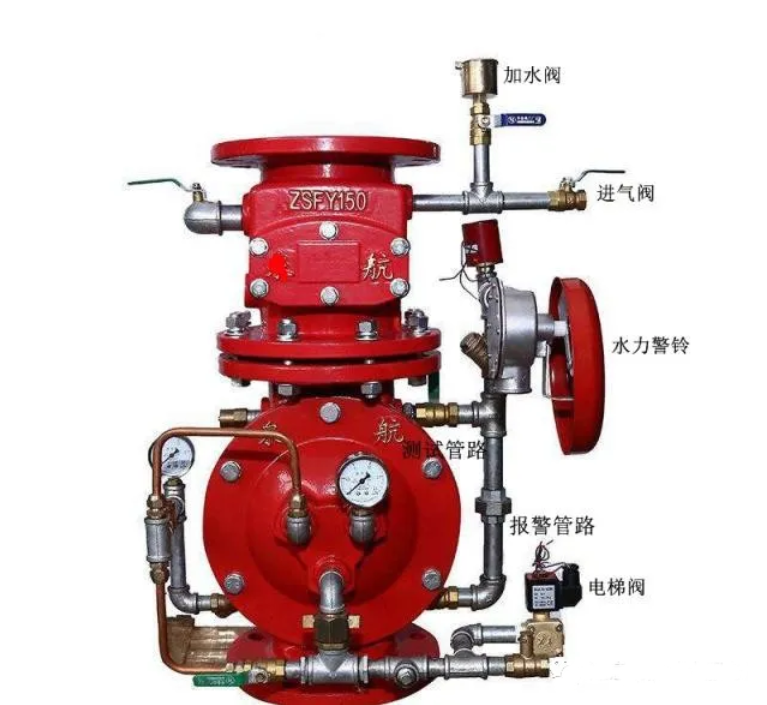

    系統圖



    由以下組件構成建筑內整套預作用系統：



    供水設施：消防水池、高位消防水箱、消防水泵結合器、消防水泵、穩壓泵組



    報警閥組：預作用報警閥組（推桿式或隔膜式，包括報警閥、氣壓維持裝置等）



    管道及附屬設施：配水管道、水流指示器、末端試水裝置、各類控制閥（包括管路信號閥、排氣閥、電磁閥）等



    噴頭：直立式閉式灑水噴頭、專用干式下垂型噴頭



    預作用報警閥原理

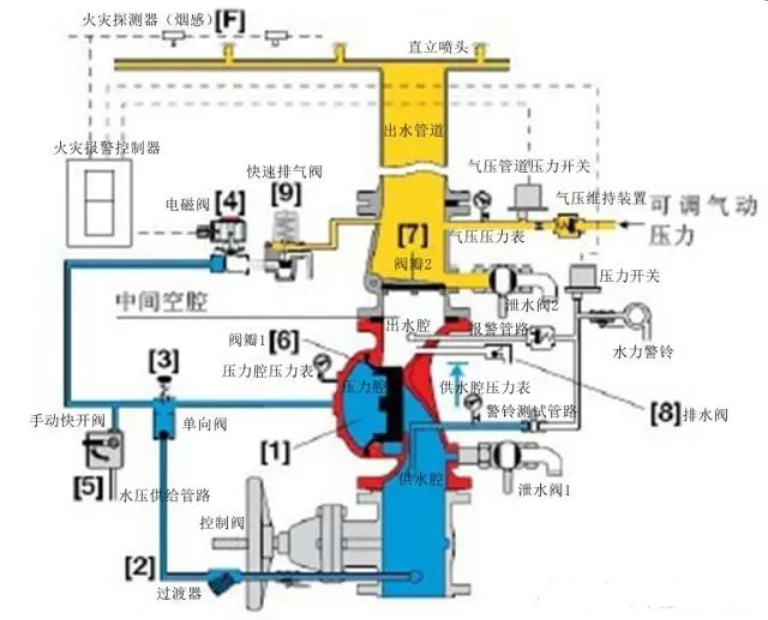

    原理圖



    以隔膜式為例，展示預作用報警閥的工作原理。



    預作用報警閥可以視為由雨淋閥和濕式報警閥配氣壓維持裝置組成。下方（藍色部分）為隔膜式雨淋閥，上方（黃色部分）為濕式報警閥（以下分別用雨淋閥和濕式閥代稱）。



    正常狀態下：



    雨淋閥三個腔分別為供水腔、出水腔和壓力腔。壓力腔提供水壓致閥瓣1與管壁接觸，雨淋閥關閉，出水腔無水。此時壓力腔壓力表與供水腔壓力表壓力基本相同（實際供水腔壓力略大，因與閥瓣接觸面積較壓力腔小）。



    濕式閥由氣壓維持裝置提供壓力，閥瓣2關閉，其下面的中間空腔無壓力無介質。



    出水管道充以有壓氣體，約0.03至0.05兆帕，在閥瓣2上加入清水密封用，壓力用來檢測管路是否泄露，不參與系統聯動，與系統是否開啟無關。在系統啟動時會自動排出空氣。



    開啟狀態下：



    濕式閥接受火災報警控制器打開快速排氣閥和管道上排氣閥前的電磁閥排氣。



    雨淋閥利用手動快開閥、聯動電磁閥開啟，致壓力腔壓力降低，供水腔壓力推動閥瓣打開雨淋閥，水流向中間空腔推開濕式閥閥瓣2完成管道充水動作。此時系統完全轉化為濕式狀態。



    報警管路充滿水后觸發水力警鈴和壓力開關，報警并啟動消防水泵。



    預作用系統啟動方式







    預作用報警閥組的啟動，主要是啟動下半部的雨淋閥。雨淋閥啟動關鍵點在于泄放壓力腔水使供水腔壓力大于壓力腔壓力，雨淋閥即打開。泄放壓力腔可通過手動快開閥（5）或電磁閥（4）打開管路放水泄壓。



    單連鎖聯動啟動方式



    保護區內煙感報警，火災自動報警控制器聯動打開電磁閥（4），同時聯動打開保護區管路上的放氣閥，進行放氣充水過程，2分鐘內完成充水動作，轉換為濕式系統后待灑水噴頭到達設定溫度動作噴水滅火。



    雙連鎖聯動啟動方式



    保護區內煙感報警，同時加壓管路低壓開關報警，兩個信號與邏輯觸發預作用系統，完成排氣充水過程。要求1分鐘內完成充水動作，其它要求同于干式報警系統。



    手動啟動方式



    利用火災報警控制器手動啟動預作用報警閥，同時手動打開管路上的快速排氣閥，系統進行排氣充水。



    系統適用范圍



    單聯鎖預作用系統既兼有濕式、干式系統的優點，因有煙感預先報警過程，比濕式更安全，比干式響應更快。在準工作狀態時嚴禁誤噴的場所、嚴禁管道充水的場所，如商場、車庫等，用來替代濕式。



    雙聯鎖系統相對于單聯鎖系統，安全性更高。處于準工作狀態時嚴禁管道充水的場所和用于替代干式系統的場所，宜采用雙聯鎖系統。



    其他



    預作用系統系統側管路如無需充氣時，可用雨淋閥代替預作用報警閥。



    預作用報警閥組中閥體與充氣維持裝置為整體認證產品，不可自行搭配。
